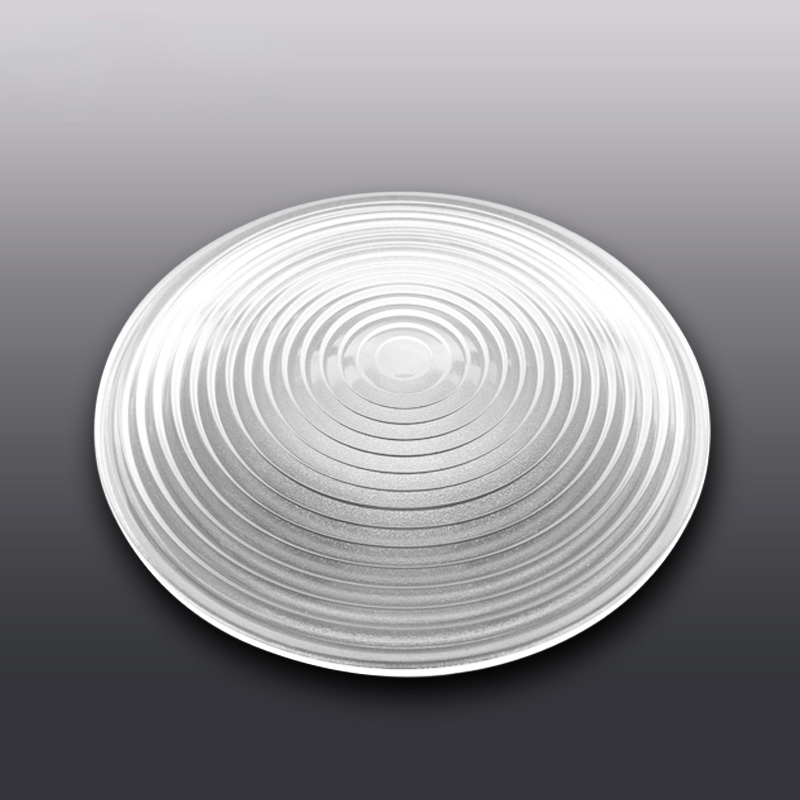

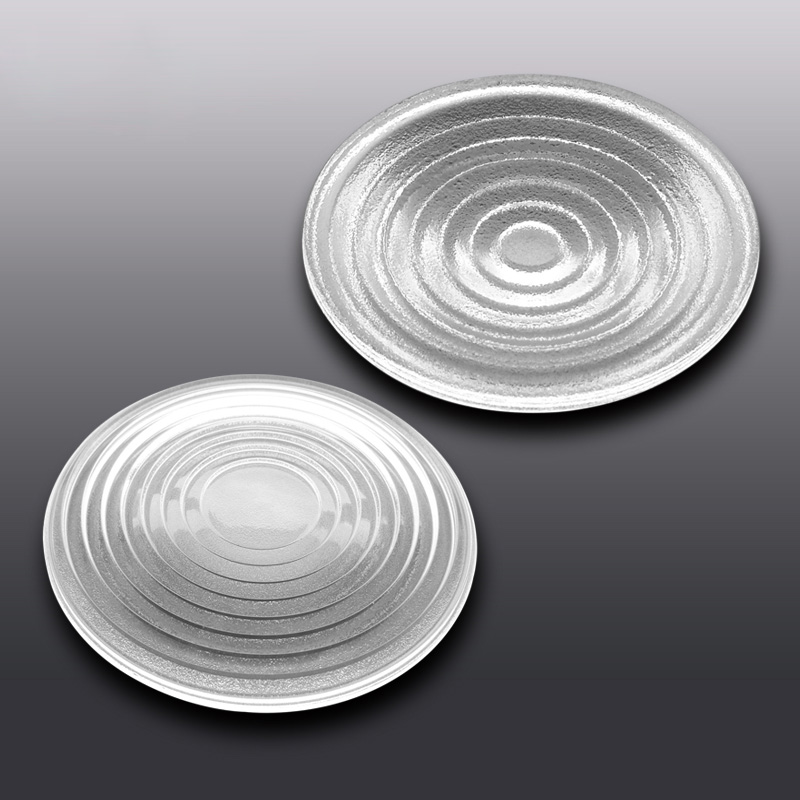

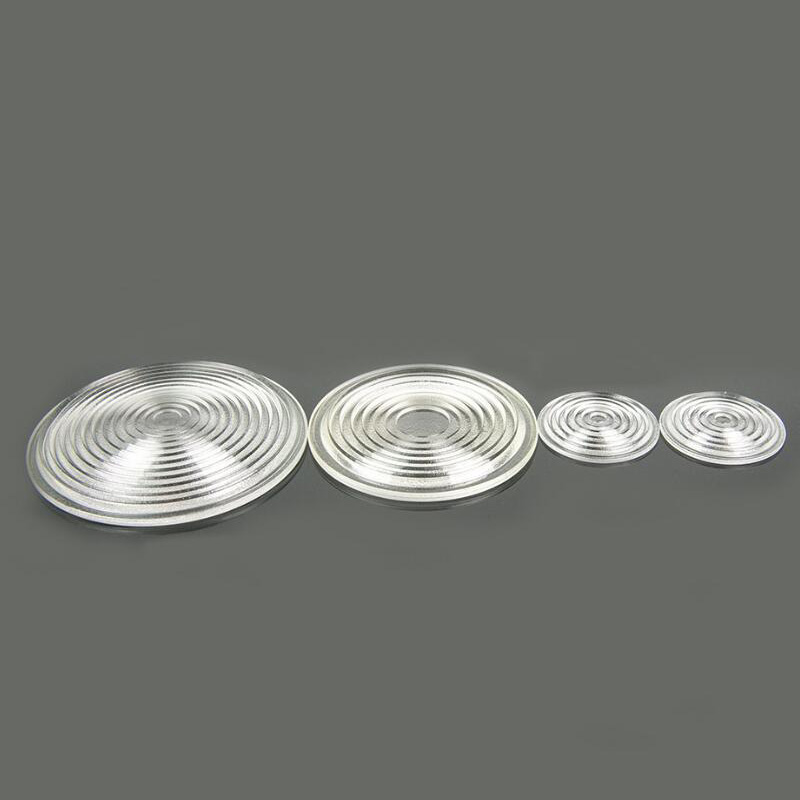

La lente Fresnel se utiliza para fuentes de luz LED para aumentar la eficiencia luminosa y el brillo. En comparación con la misma lente y la luz LED, la distancia focal y la distancia son diferentes, y el ángulo de la luz saliente se puede ajustar arbitrariamente. Las luces LED individuales o en matriz múltiple se pueden diseñar según las necesidades. El tamaño de la lente se puede diseñar según las necesidades del cliente, y el ángulo de salida de la luz se puede ajustar para reducir el costo de apertura de moldes. El procesamiento preciso con máquinas herramienta logra la transmisión exacta de la luz. Características: La lente Fresnel tiene ventajas como estructura ultrafina, tamaño ultralargo, peso ultraligero, corte de forma arbitraria, excelente transmitancia de luz, bajo precio, ligera y fácil de transportar, etc. Tiene más ventajas que las lentes convexas tradicionales, y su peso es menor que el de las lentes convexas, lo que la hace suitable para muchas ocasiones. Amplia aplicación: focos de proyección LED, focos de proyección coloridos, iluminación, luces de paisaje, luces de señal, lavadoras de pared y otras luminarias.
Vidrio óptico:

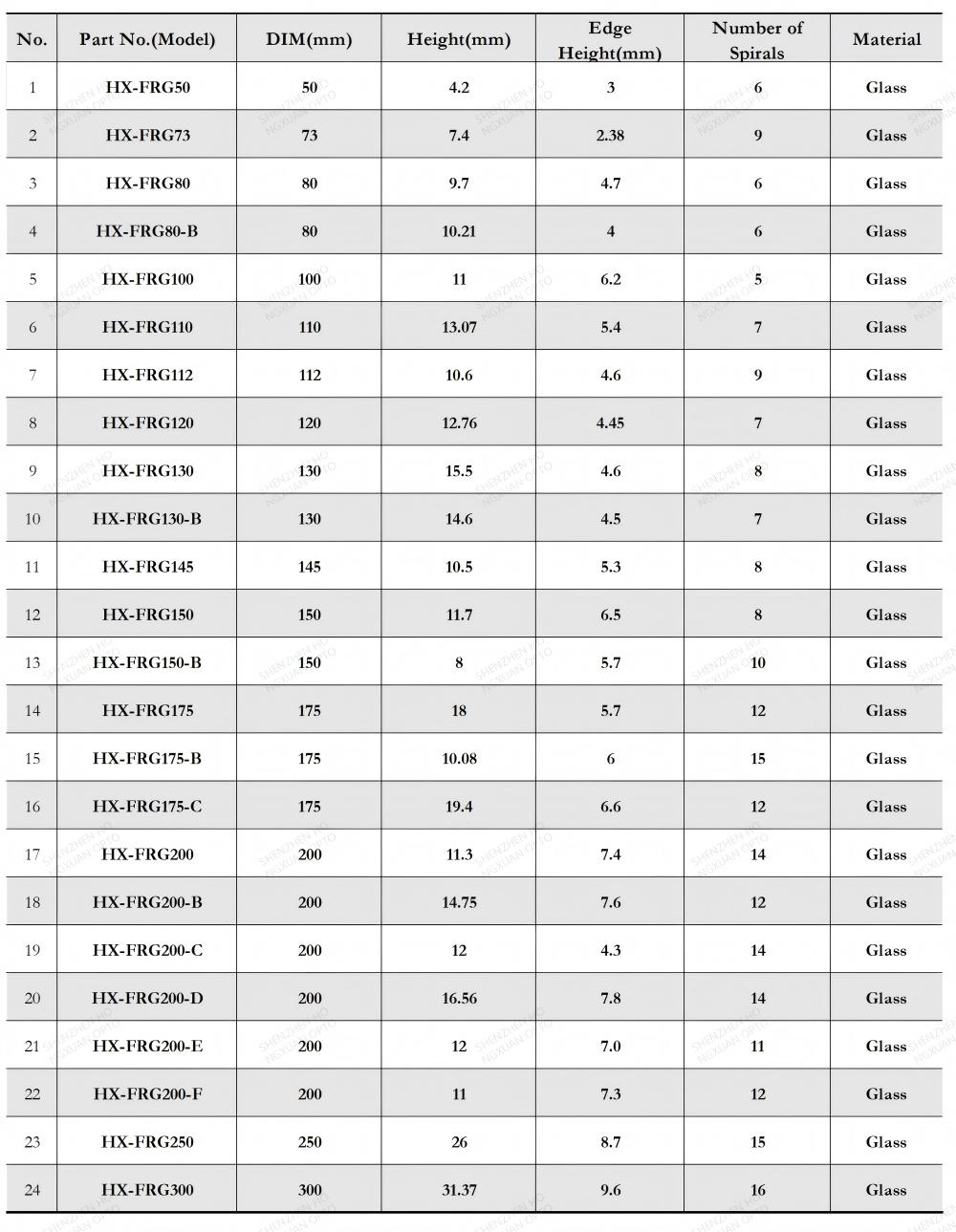

Hoja de datos de la lente de vidrio Fresnel :

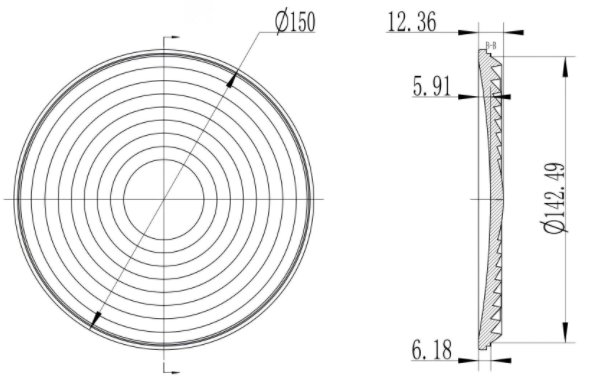

Perfil de superficie:
Aunque en principio las superficies asféricas pueden tener una amplia variedad de formas, las lentes asféricas a menudo se diseñan con superficies de la forma:
donde se presume que el eje óptico se encuentra en la dirección z, y z(r) es la sagital (el componente z del desplazamiento de la superficie desde el vértice, a una distancia r del eje). Los coeficientes αn describen la desviación de la superficie respecto a la superficie cuádrica axialmente simétrica especificada por R yκ. Si los coeficientes αn son todos cero, entonces R es el radio de curvatura yκes la constante cónica, medidos en el vértice (donde r=0). En este caso, la superficie tiene la forma de una sección cónica rotada alrededor del eje óptico, con forma determinada por κ:
La ecuación anterior sufre de una fuerte correlación entre los coeficientes del primer término y los términos polinomiales. Esto lleva a fuertes divergencias cuando se trata de ajustar la ecuación a una superficie asférica. Por lo tanto, ecuaciones diferentes que utilizan "polinomios Q", donde los coeficientes son ortogonales entre sí, son una alternativa que a veces se utiliza.
