Las lentes Plano-Convexa (PCX) tienen una longitud focal positiva, lo que las convierte en ideales para recopilar y enfocar la luz en aplicaciones de imagen. También son útiles en una variedad de aplicaciones que involucran emisores, detectores, láseres y fibras ópticas. Las versiones recubiertas tienen una transmisión óptica óptima. Disponibles en una amplia gama de diámetros y longitudes focales. Las lentes Plano-Cóncavas (PCV) tienen una superficie plana y otra curva hacia el interior. Las lentes PCV tienen una longitud focal negativa y se utilizan para la reducción de imagen o para dispersar la luz. Las lentes Doble-Convexas (DCX) tienen dos superficies curvas hacia el exterior, una longitud focal positiva y son útiles para imágenes 1:1 y en sistemas multi-elementales. Las lentes Doble-Cóncavas (DCV) tienen dos superficies curvas hacia el interior y una longitud focal negativa. Se utilizan para la reducción de imagen y para dispersar la luz. Las lentes menisco son lentes convexa-cóncavas. Tienen una superficie curva hacia el exterior y otra curva hacia el interior. Si la curva exterior es más pronunciada que la curva interior, la lente tiene una longitud focal positiva y actúa como un aumentador.
Vidrio óptico:
1. Material: Vidrio óptico (borosilicato alto, K9, BK7, BK270)
2. Transmisión de luz: 95% (97% después de recubrimiento)
3. Índice de refracción: 1.474
4. Temperatura de funcionamiento: -50 a 500 grados
Glosario de términos:
Día. = Diámetro
Do = Diámetro Interior
FL = Longitud focal
BFL = Foco posterior
CT = Grosor central
ET = Grosor periférico

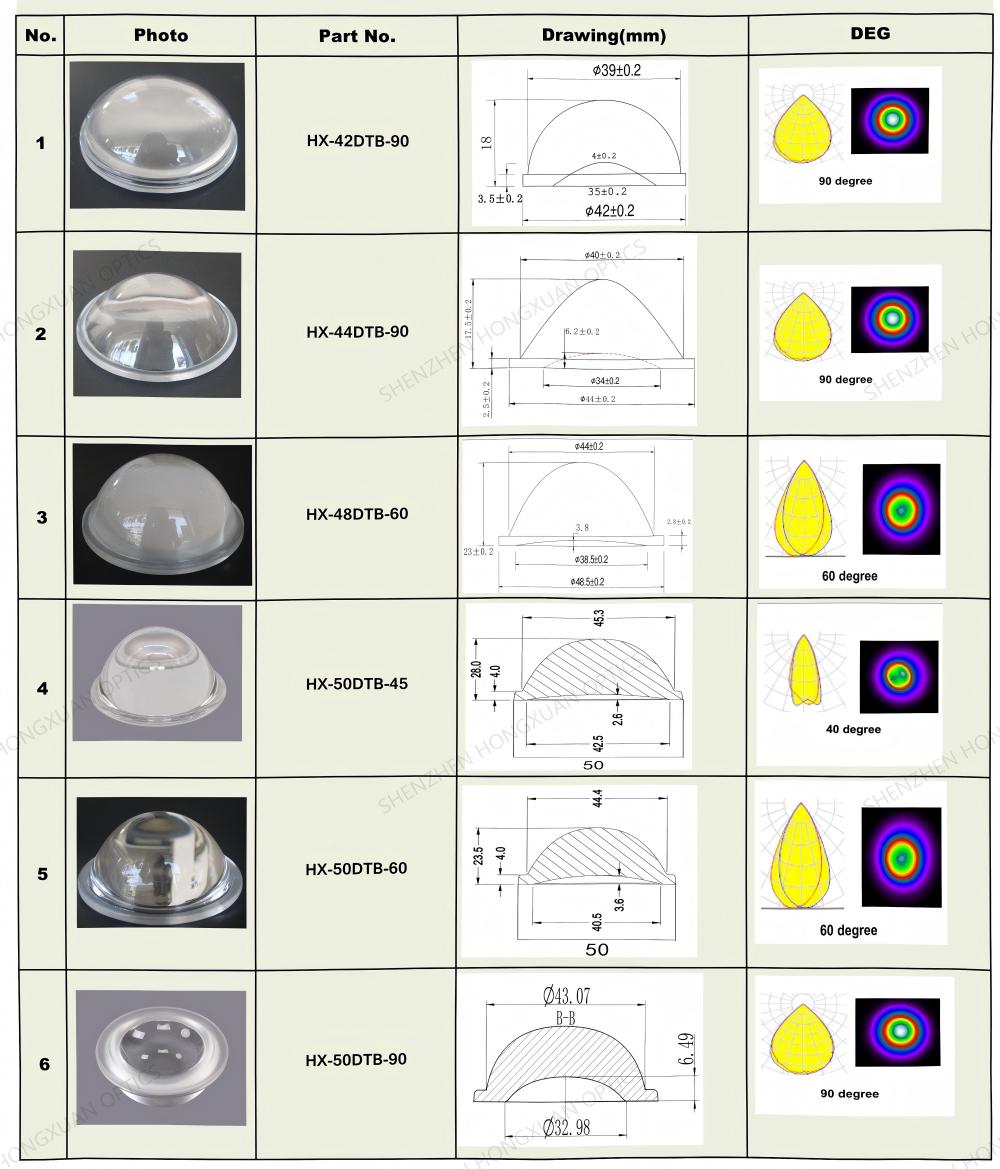

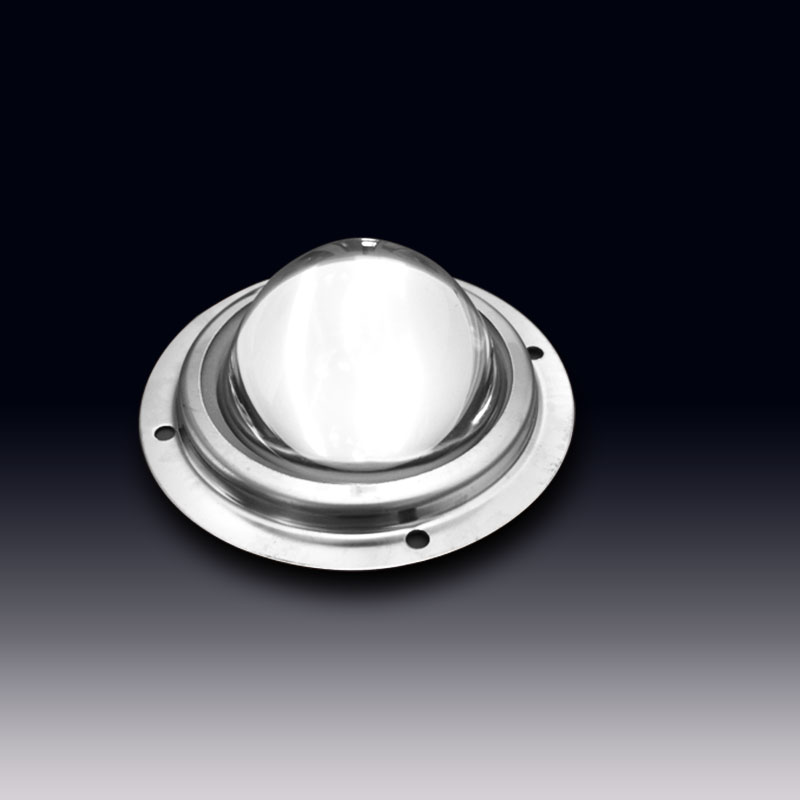

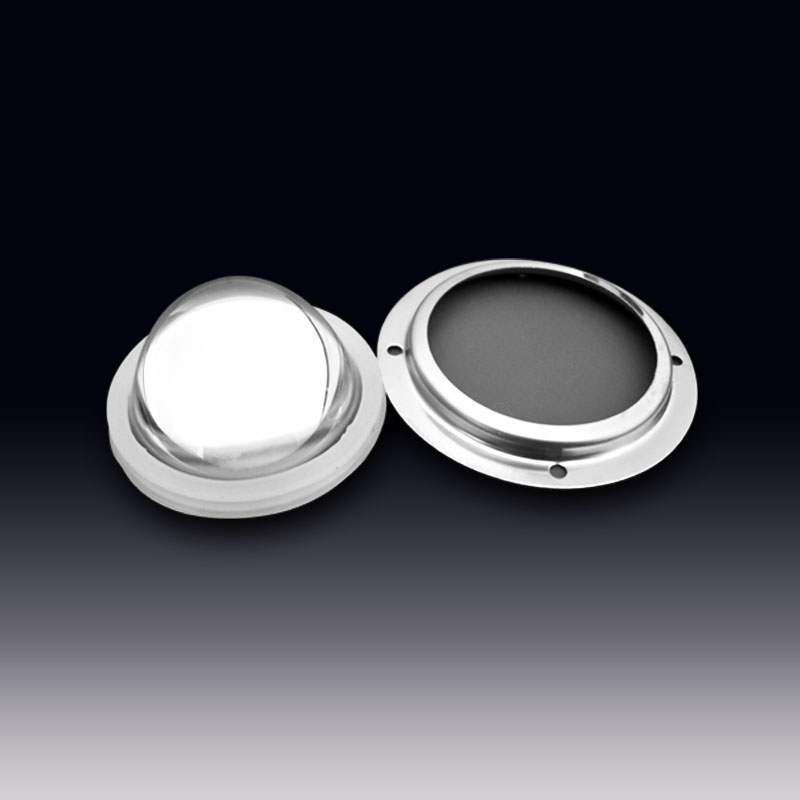

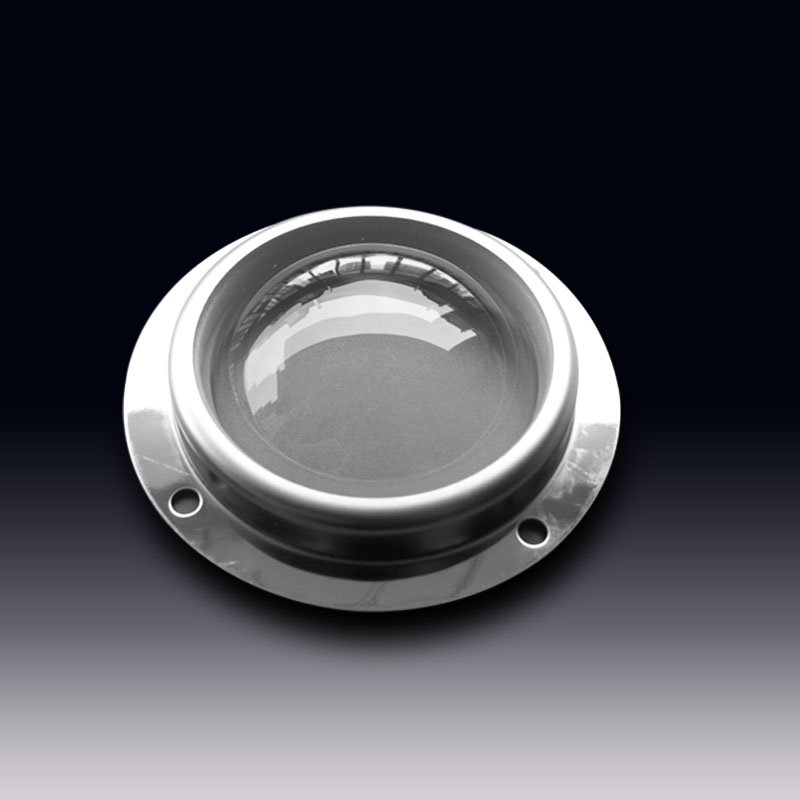

Hoja de datos de lentes de vidrio para luces mineras :
Perfil de superficie:
Aunque en principio las superficies asféricas pueden tener una amplia variedad de formas, las lentes asféricas a menudo se diseñan con superficies de la forma:
donde se presume que el eje óptico se encuentra en la dirección z, y z(r) es la sagital (el componente z del desplazamiento de la superficie desde el vértice, a una distancia r del eje). Los coeficientes αn describen la desviación de la superficie respecto a la superficie cuádrica axialmente simétrica especificada por R yκ. Si los coeficientes αn son todos cero, entonces R es el radio de curvatura yκes la constante cónica, medidos en el vértice (donde r=0). En este caso, la superficie tiene la forma de una sección cónica rotada alrededor del eje óptico, con forma determinada por κ:
La ecuación anterior sufre de una fuerte correlación entre los coeficientes del primer término y los términos polinomiales. Esto lleva a fuertes divergencias cuando se trata de ajustar la ecuación a una superficie asférica. Por lo tanto, ecuaciones diferentes que utilizan "polinomios Q", donde los coeficientes son ortogonales entre sí, son una alternativa que a veces se utiliza.
