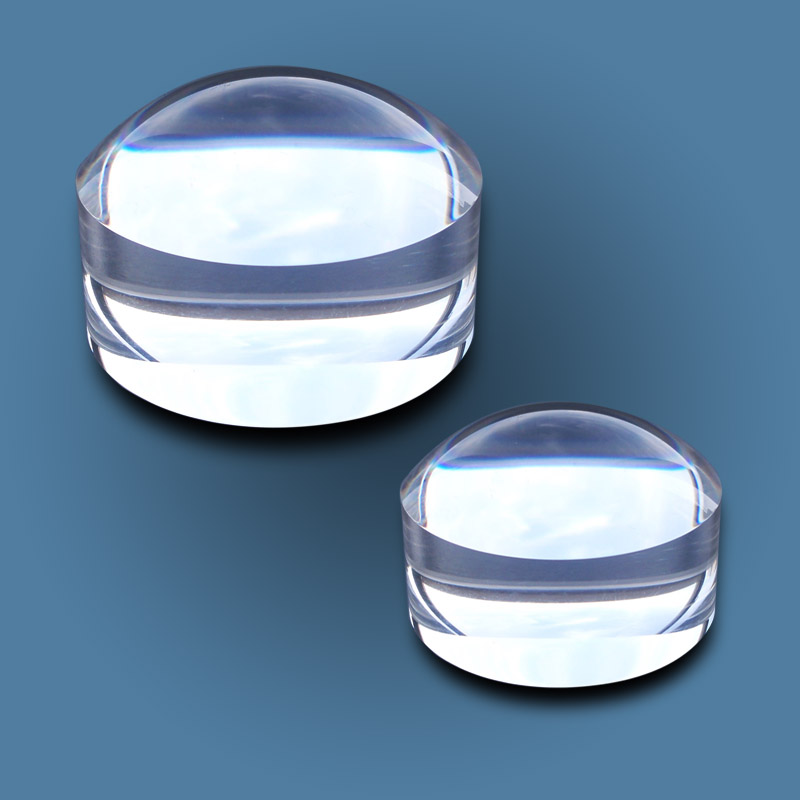

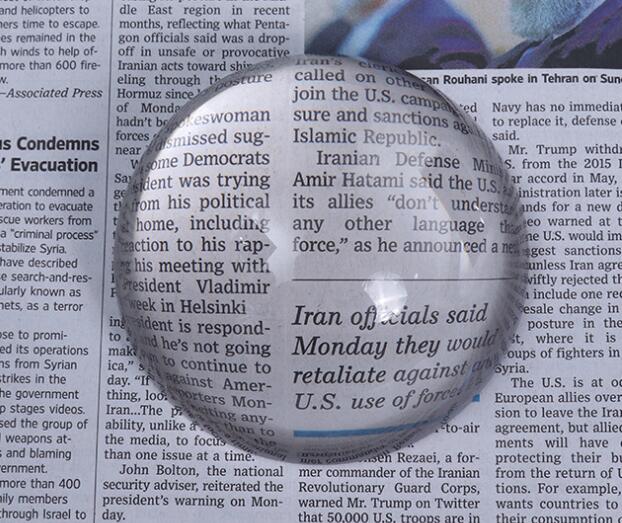

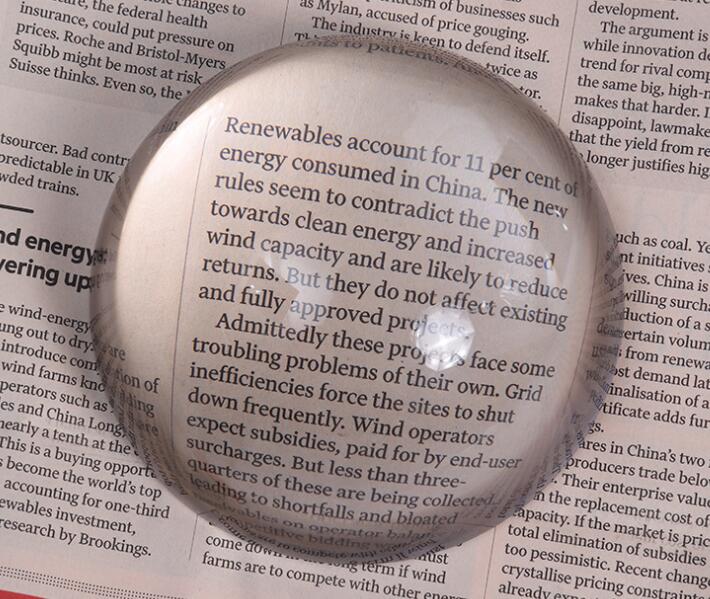

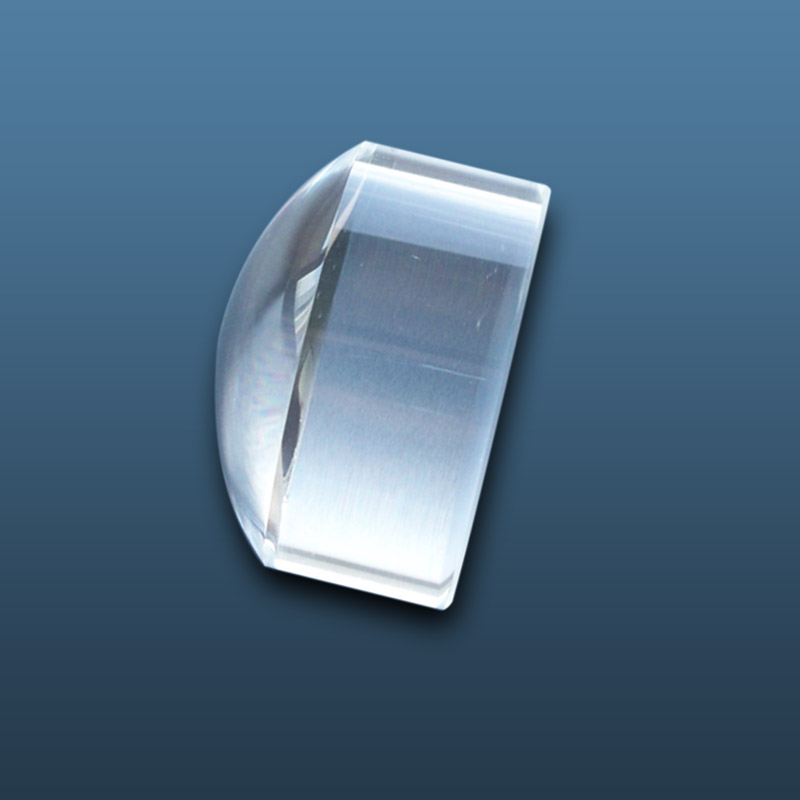

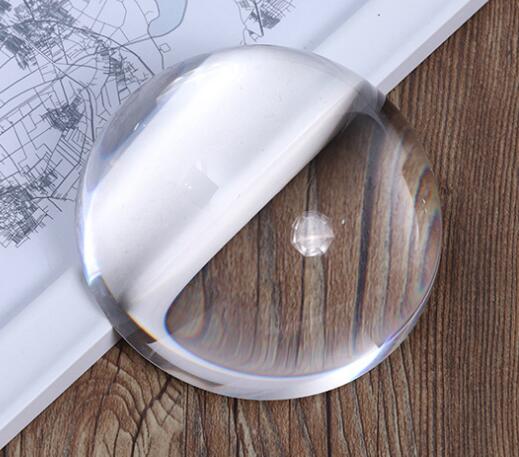

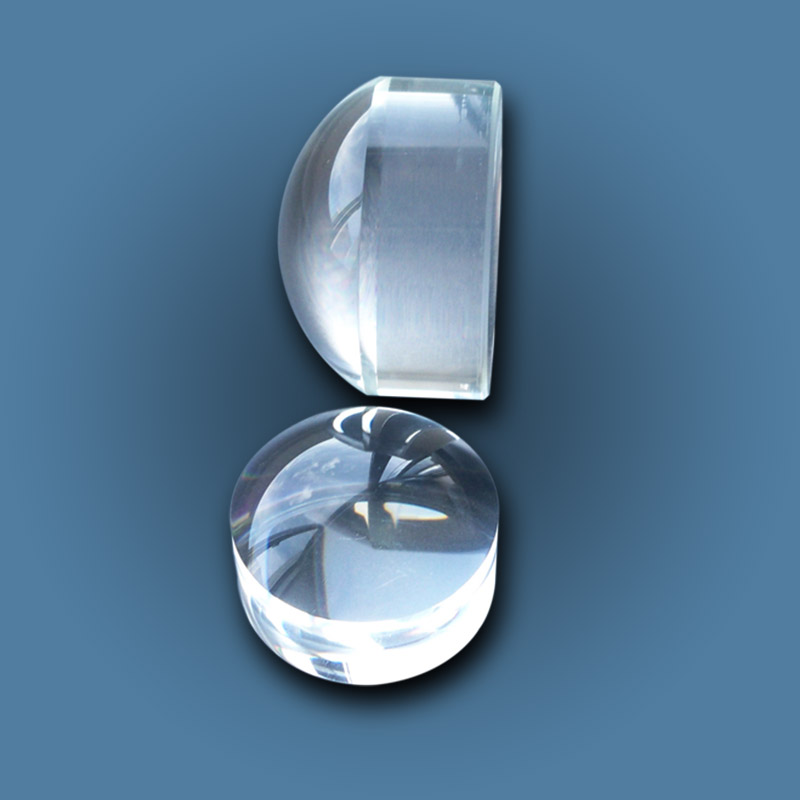

La lente de aumento de peso-papel condensador está fabricada con material PMMA de grado óptico. La superficie inferior es cóncava y se puede colocar directamente sobre el papel, permitiendo su movimiento sin fricción durante el uso. Gracias a su diseño novedoso y excelente fabricación, puede utilizarse como lente de aumento, peso-papel o handicraft exquisito. Se ve especialmente nobre y es popular cuando se coloca en el escritorio.

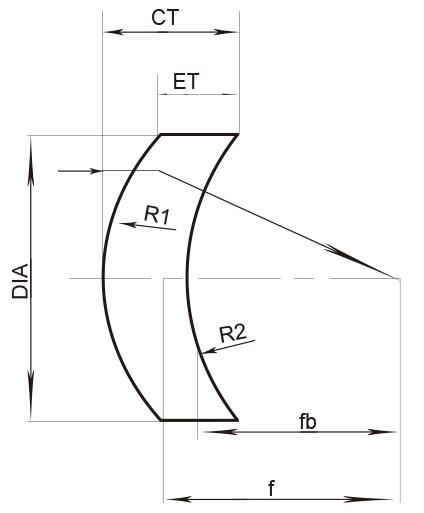

Glosario de términos:
Día. = Diámetro
Do = Diámetro Interior
FL = Longitud focal
BFL = Foco posterior
CT = Grosor central
ET = Grosor periférico

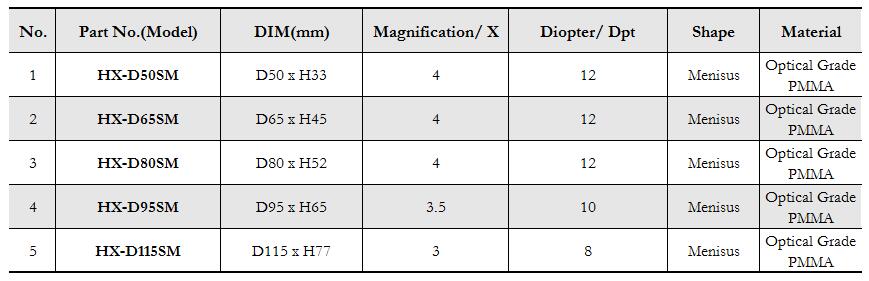

Material PMMA de grado óptico：

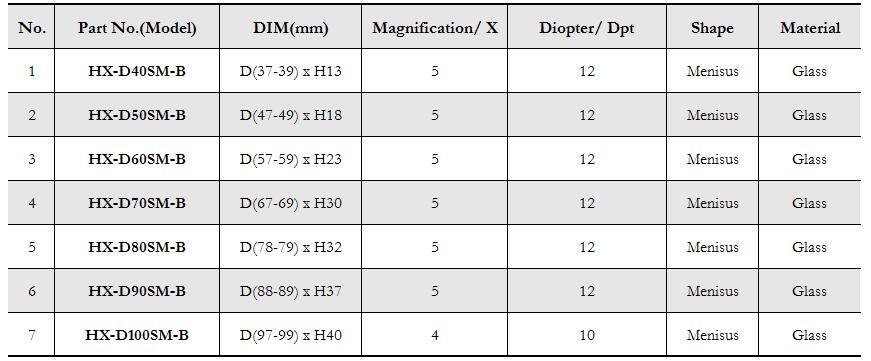

Material de vidrio de grado óptico ：
Perfil de superficie:
Aunque en principio las superficies asféricas pueden tener una amplia variedad de formas, las lentes asféricas a menudo se diseñan con superficies de la forma:
donde se presume que el eje óptico se encuentra en la dirección z, y z(r) es la sagital (el componente z del desplazamiento de la superficie desde el vértice, a una distancia r del eje). Los coeficientes αn describen la desviación de la superficie respecto a la superficie cuádrica axialmente simétrica especificada por R yκ. Si los coeficientes αn son todos cero, entonces R es el radio de curvatura yκes la constante cónica, medidos en el vértice (donde r=0). En este caso, la superficie tiene la forma de una sección cónica rotada alrededor del eje óptico, con forma determinada por κ:
La ecuación anterior sufre de una fuerte correlación entre los coeficientes del primer término y los términos polinomiales. Esto lleva a fuertes divergencias cuando se trata de ajustar la ecuación a una superficie asférica. Por lo tanto, ecuaciones diferentes que utilizan "polinomios Q", donde los coeficientes son ortogonales entre sí, son una alternativa que a veces se utiliza.
