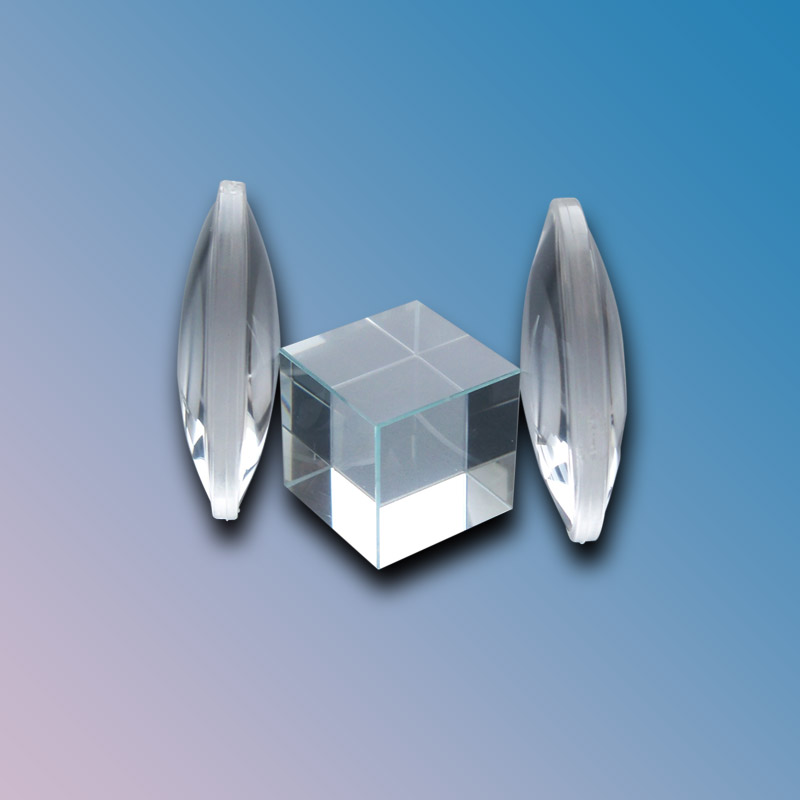

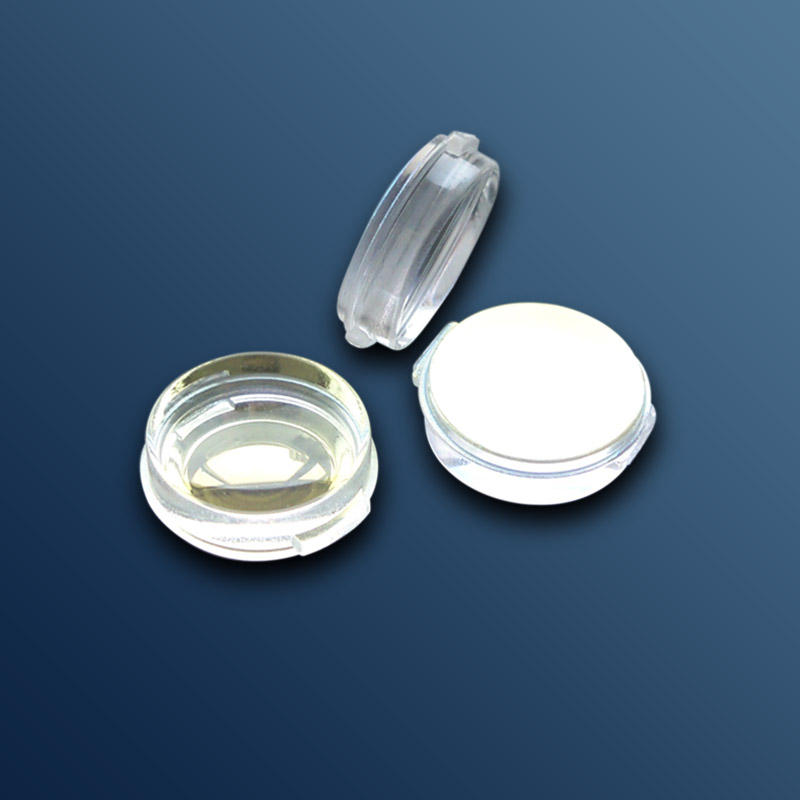

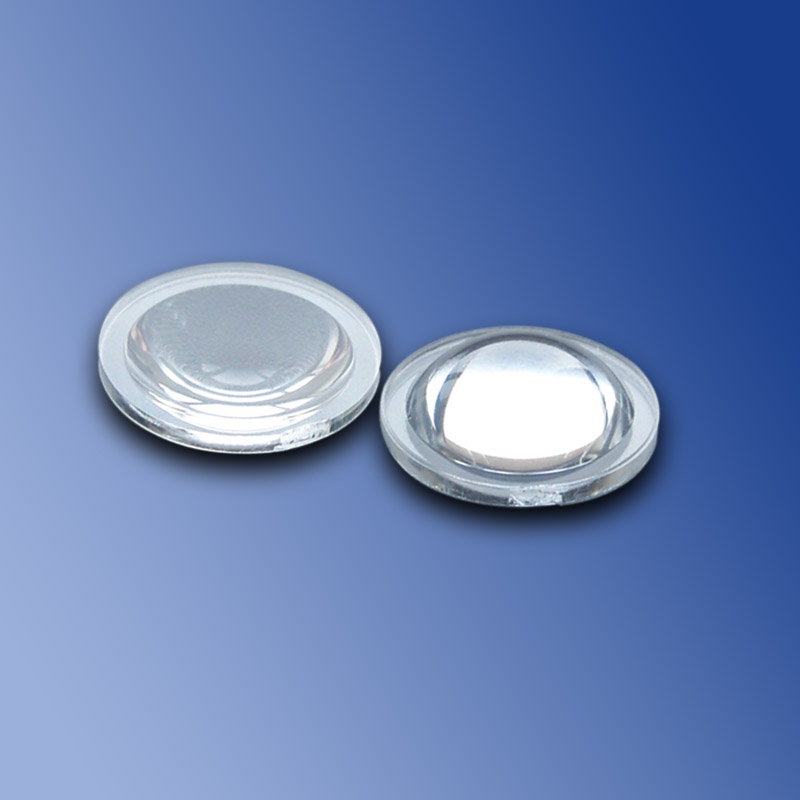

Lentes ópticas asféricas avanzadas de PMMA con diámetro de 4 a 50 mm

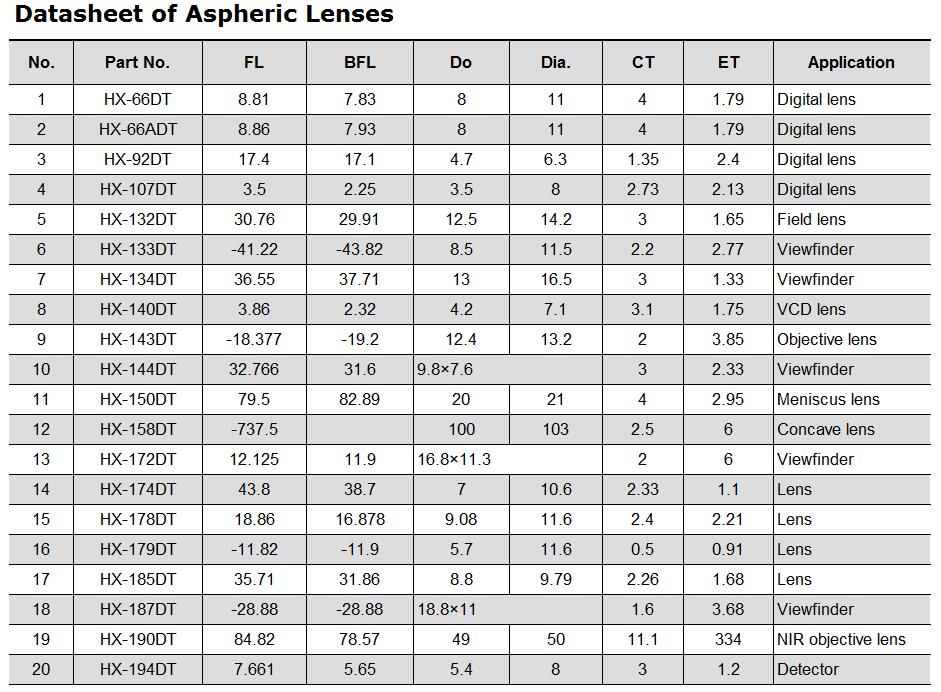

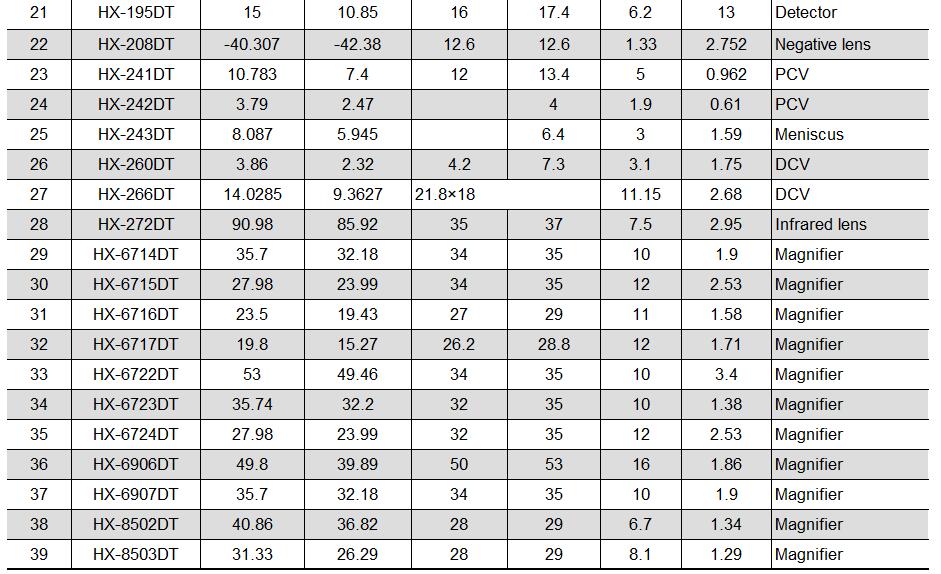

Nuestra empresa es la primera en aplicar lentes asféricas en el diseño y producción de lentes de aumento. Además, se utiliza en cámaras digitales, lentes VCD, cámaras de video, visores de cámara, lentes de campo de telescopios y detectores. Actualmente, se listan 40 tipos de lentes asféricas disponibles inmediatamente. Los clientes pueden seleccionarlas según los parámetros detallados, y también podemos diseñar muestras según los diagramas proporcionados. Nuestra empresa puede diseñar y fabricar lentes de acuerdo con los dibujos y muestras suministrados para satisfacer las necesidades específicas de cada cliente.


Produtos

Las lentes asféricas, producto de la última tecnología fotoeléctrica, se utilizan comúnmente para eliminar aberraciones y acromatizar, reduciendo la cantidad de lentes y su tamaño. El plástico óptico es ideal para fabricar lentes asféricas debido a su excelente plasticidad. Las lentes asféricas de resina se han convertido en una opción cada vez más popular en la industria.

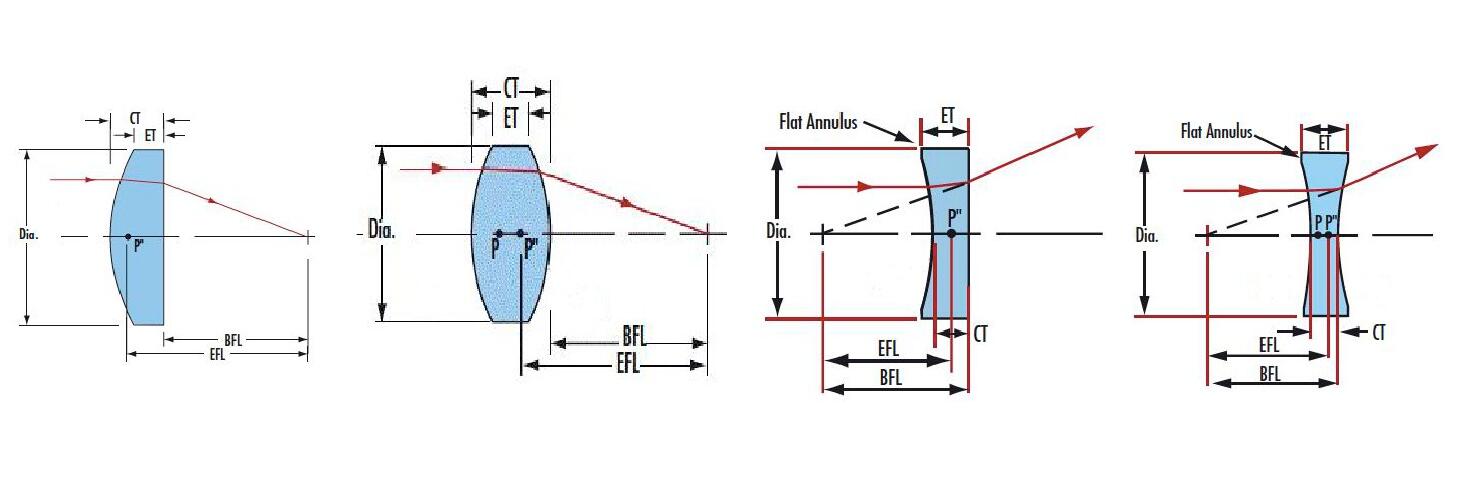

Glosario de términos:
Día. = Diámetro
Do = Diámetro Interior
FL = Longitud focal
BFL = Foco posterior
CT = Grosor central
ET = Grosor periférico



Perfil de superficie:
Aunque en principio las superficies asféricas pueden tener una amplia variedad de formas, las lentes asféricas a menudo se diseñan con superficies de la forma:


donde se presume que el eje óptico se encuentra en la dirección z, y z(r) es la sagital (el componente z del desplazamiento de la superficie desde el vértice, a una distancia r del eje). Los coeficientes αn describen la desviación de la superficie respecto a la superficie cuádrica axialmente simétrica especificada por R yκ. Si los coeficientes αn son todos cero, entonces R es el radio de curvatura yκes la constante cónica, medidos en el vértice (donde r=0). En este caso, la superficie tiene la forma de una sección cónica rotada alrededor del eje óptico, con forma determinada por κ:

La ecuación anterior sufre de una fuerte correlación entre los coeficientes del primer término y los términos polinomiales. Esto lleva a fuertes divergencias cuando se trata de ajustar la ecuación a una superficie asférica. Por lo tanto, ecuaciones diferentes que utilizan "polinomios Q", donde los coeficientes son ortogonales entre sí, son una alternativa que a veces se utiliza.

Produtos Descargar

Produtos

Lente asférica o asféra (a menudo etiquetada como ASPH en oculares. Es una lente cuyos perfiles de superficie no son partes de una esfera o cilindro. En fotografía, un ensamblaje de lentes que incluye un elemento asférico se denomina comúnmente lente asférica. El perfil de superficie más complejo de la asféra puede reducir o eliminar la aberración esférica y también minimizar otras aberraciones ópticas como el astigmatismo, en comparación con una lente simple. Una sola lente asférica a menudo puede reemplazar un sistema de lentes múltiple mucho más complejo. El dispositivo resultante es más pequeño y liviano, y a veces más económico que el diseño de lentes múltiples.[1] Los elementos asféricos se utilizan en el diseño de lentes multi-elementales y lentes normales de gran apertura para reducir aberraciones. También se combinan con elementos reflectivos (sistemas catadiópticos), como la placa correctora asférica de Schmidt utilizada en cámaras Schmidt y telescopios Schmidt-Cassegrain. Las asféras pequeñas moldeadas se emplean a menudo para colimnar láseres de diodo. Las lentes asféricas también se utilizan en ocasiones para anteojos. Las lentes asféricas para anteojos permiten una visión más nítida que las lentes estándar de "mejor forma", principalmente cuando se mira en direcciones diferentes al centro óptico de la lente. Además, la reducción del efecto de magnificación de una lente puede ayudar en prescripciones con poderes diferentes en los 2 ojos (anisometropía). Sin relación con la calidad óptica, pueden proporcionar una lente más delgada y distorsionar menos los ojos del portador a la vista de otras personas, ofreciendo una apariencia estética mejor.[2]

Las pequeñas lentes asféricas de vidrio o plástico se pueden fabricar por moldeo, lo que permite una producción masiva económica. Debido a su bajo coste y buen rendimiento, las asféras moldeadas se utilizan comúnmente en cámaras de consumo económicas, cámaras de teléfonos y reproductores de CD.[1] También se utilizan habitualmente para la colimación de diodos láser y para acoplar luz a fibras ópticas y desde ellas. Las asféras más grandes se fabrican por engranado y pulido. Las lentes producidas por estas técnicas se utilizan en telescopios, televisores de proyección, sistemas de guía de misiles e instrumentos de investigación científica. Se pueden fabricar mediante contorneo de contacto puntual para obtener aproximadamente la forma adecuada[5], que luego se pulida hasta su forma final. En otros diseños, como los sistemas Schmidt, la placa correctora asférica se puede fabricar usando un vacío para distorsionar una placa ópticamente paralela en una curva que luego se pulida "plana" en un lado. Las superficies asféricas también se pueden fabricar mediante pulido con una herramienta pequeña con una superficie compliant que se adapta al óptico, aunque el control preciso de la forma y calidad de la superficie es difícil, y los resultados pueden cambiar a medida que se desgasta la herramienta.

El giro de diamante es un proceso alternativo, en el que una fresadora controlada por ordenador utiliza una punta de diamante para cortar directamente el perfil deseado en un pedazo de vidrio u otro material óptico. El giro de diamante es lento y tiene limitaciones en los materiales en los que se puede utilizar, así como en la precisión y lisurez de la superficie que se puede lograr.[5] Es especialmente útil para óptica infrarroja. Se pueden utilizar varios métodos de "acabado" para mejorar la precisión y calidad de la superficie pulida. Estos incluyen el acabado por haz de iones, chorros de agua abrasiva y el acabado magnetorrealógico, en el que se utiliza un chorro de fluido guiado magnéticamente para eliminar material de la superficie.[5] Otro método para producir lentes asféricas es depositar resina óptica sobre una lente esférica para formar una lente compuesta de forma asférica. También se ha propuesto la ablación por plasma. La curvatura no esférica de una lente asférica también se puede crear mediante mezcla de una curvatura esférica a una asférica mediante engranado de curvas fuera del eje. El engranado de ejes giratorios duales se puede utilizar para vidrio de alto índice que no se moldea fácilmente por rotación, como la lente de resina CR-39. Técnicas como la ablación láser también se pueden utilizar para modificar la curvatura de una lente, pero la calidad del pulido de las superficies resultantes no es tan buena como la lograda con técnicas lapidarias. Los estándares para la dispensación de lentes de anteojos prescriptivos desalientan el uso de curvas que se desvían de longitudes focales definidas. Se aceptan múltiples longitudes focales en forma de bifocales, trifocales, vari-focales y componentes cilíndricos para el astigmatismo.
